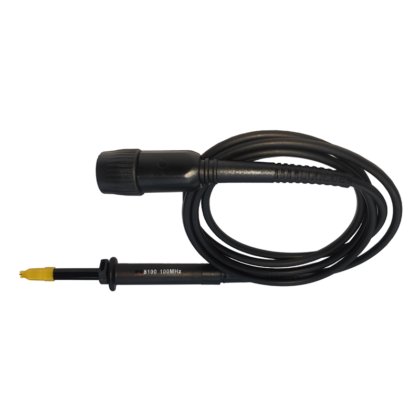

新 无源电压探头OI8100 在 北京市, 北京, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
描述
简介：
OI8100应使用在输入阻抗为 1MΩ且分流电容为20pF的仪器上，它与这些仪器配套使用时，其输入电容在10pF～50pF范围内进行补偿。
产品介绍：
无源高阻抗探头OI8100应使用在输入阻抗为 1MΩ且分流电容为20pF的仪器上，它与这些仪器配套使用时，其输入电容在10pF～50pF范围内进行补偿。该探头在前端具有整合可选的探头衰减倍数：×1和×10倍。
低频补偿电容调整
通过OI8100探头前端的补偿调整器，OI8100示波器探头可与示波器进行匹配以达到最佳测试效果。操作时把示波器探头测试端与示波器的校准信号(一般为1kHz方波)相连接；在×1/×10倍数选择上，选用为×10衰减点。同时把示波器设置如下：示波器上显示2～3个周期和2～6个垂直刻度。
接着通过本探头标配的无感调节起子，仔细认真调整补偿电容，最终使方波信号变成扁平显示在示波器上，看下图是具体说明。
技术指标：
