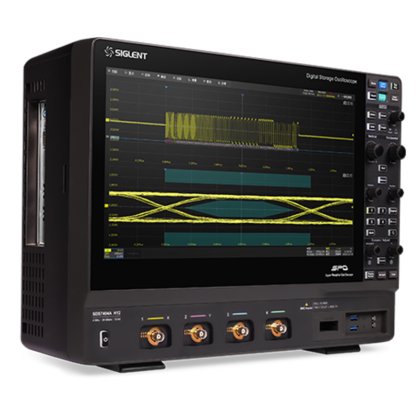

新 SDS7000A系列高分辨率数字示波器（SDS7804A H12等10个型号） 在 北京市, 北京, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
描述
简介：
SDS7000A系列高分辨率数字示波器(SDS7804A H12等10个型号)4通道，2GHz/3GHz/4GHz/6GHz/8GHz，20GSa/s，采样率12位分辨率，标配500 Mpts存储深度。
产品简介：

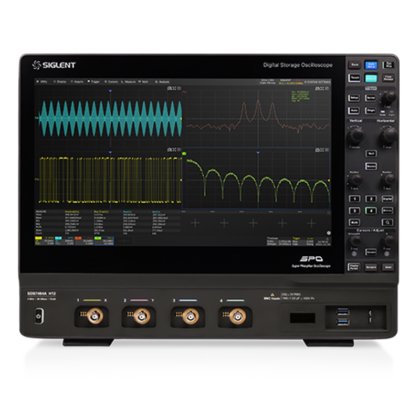

SDS7000A系列高分辨率数字示波器，具有12-bit垂直分辨率、优秀的本底噪声性能和垂直测量精度，最大带宽8GHz，采样率最高20GSa/s，提供4个模拟通道和16个数字通道，存储深度可达1Gpts/通道，能满足更高带宽、更高精度的测量需求。SDS7000A采用SPO技术，波形捕获率高达100万帧/秒，具有256级辉度等级及色温显示；创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史（History）模式、分段采集（Sequence）、模板测试、搜索、导航、波形直方图、波特图、电源分析、眼图和抖动分析、协议一致性分析等高级分析模式；具备丰富的测量和数学运算功能。SDS7000A延续了鼎阳示波器良好的易用性和用户体验，采用15.6英寸电容式触摸屏，支持多种手势实现对波形和菜单的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率；支持外接显示器和鼠标，支持通过网页访问进行操控，支持完备的远程命令集，使用灵活，可适用多种应用场景。
主要特点：
4通道+外触发通道模拟通道
12-bitADC
低本底噪声
SPO技术：
1.波形捕获率最高达100万帧/秒
2.支持256级波形辉度及色温显示
3.存储深度最高达1Gpts/通道（选配），500Mpts/通道（标配）
4.数字触发
智能触发: 边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、第N边沿、建立/保持和视频触发（支持HDTV）等
串行总线触发和解码，支持的协议包括标配的I2C、SPI、UART、CAN、LIN和选配的CAN FD、I2S、FlexRay、MILSTD-1553B、SENT、ARINC 429、Manchester、USB2.0等
分段采集（Sequence）模式，最大可以将存储深度等分为124000段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件。
历史模式（History），最大可记录124000帧波形
数十种自动测量功能，支持测量统计、Gating测量。支持对测量参数的直方图、轨迹图和趋势图统计
