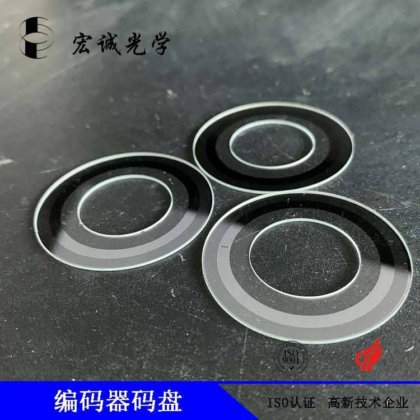

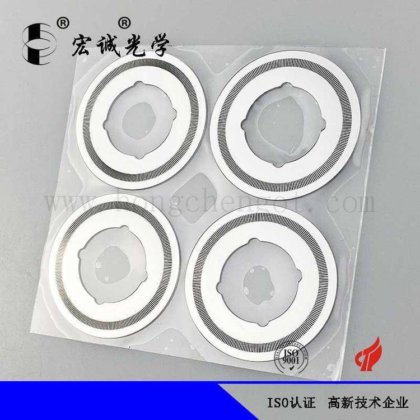

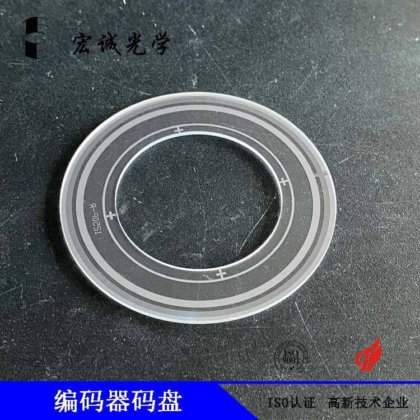

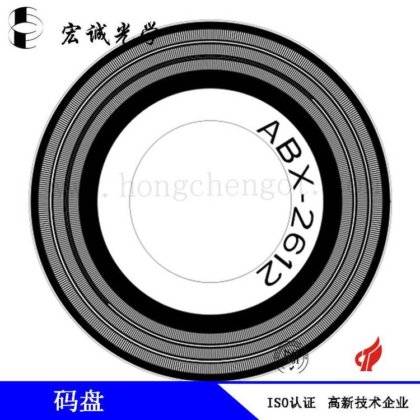

金属码盘是一种用于测量角位移的精密机械元件，通常作为光电编码器的核心组件，通过光栅结构将机械位移转换为数字信号。
以下是其核心参数、工艺及应用的
销售技术杨经理：18103045976
明细介绍：
一、技术参数与材质 脉冲数与精度 常规脉冲数范围：100/200/256/300/360/400/500/512/600/720/800/1000/1024/1200/2000/2048等。金属码盘通常适用于100-1024脉冲场景，更高精度（如2048以上脉冲）多采用玻璃材质，但金属码盘在同心度、抗冲击性和成本上更具优势。 材质与规格 材质：以SUS304日本进口不锈钢为主，部分型号可选301不锈钢。厚度：0.05/0.08/0.1/0.15/0.2mm，特殊机械用途可定制至2mm。公差：常规±0.01mm，部分要求较低场景允许0.02-0.04mm。
核心参数
产品材质 不锈钢系列(304、316、431)
材质厚度 0.3~8.0mm可选
膜层厚度 0.18~2μm±10%
外形尺寸 Φ6~450mm (±0.01mm)
码道同心度
线宽精度 ±0.5μm OR±2μm
一、 制造工艺 核心工艺 采用蚀刻技术，无需开模，可实现精密开孔、垂直线条和无毛刺效果。 加工要求 孔径需均匀，表面处理需满足反射式或透射式光栅需求。特殊应用（如高硬度、复杂结构）需定制生产工艺。
制程保障：
主要金属材料通过研磨、抛光和热处理后，经过清洗，利用磁控溅射工艺进行镀膜，再经过精密光刻得到客户所需图形，过程及其材料成熟、稳定，从而保障产品的可靠性。
不锈钢系列(304、316、431);
稳定无划伤，清洗效果好的平板清洗线
三、应用场景 工业领域 电机转速检测：通过光栅码盘与电机同轴旋转，输出脉冲信号计算转速。机械臂/自动化设备：用于高精度角度定位与控制。 优势对比 相较于玻璃码盘：抗碎性更强，成本更低；相较于菲林码盘：精度、稳定性及寿命更优
