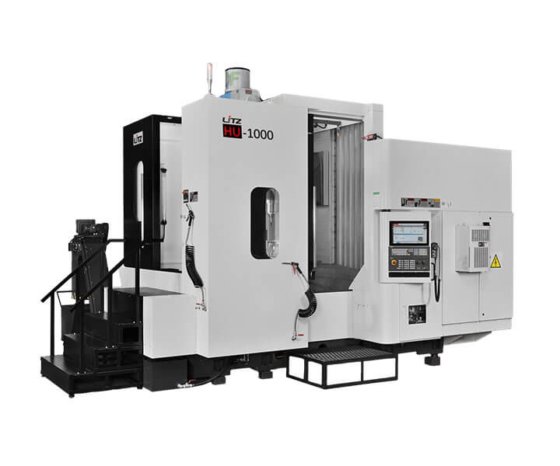

新 LITZ HU-1000 五軸立臥加工中心機 在 台中市, 台湾
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- X/y/z 軸行程
- mm 1000/880/710
- B軸 (搖擺頭)
- 度 -0 ~ +180
- 主軸鼻端至工作台面(立式)
- mm 110 ~ 820
- 主軸中心至工作台面(臥式)
- mm 56 ~ 766
- 主軸鼻端至工作台中心(臥式)
- mm -146 ~ 734
- 工作台面積
- mm Ø1000
- 最大工件尺寸
- mm Ø1000
- 工件最大高度
- Kg 1500
- 工作台t型溝
- mm 18
- 工作台最小分割角度
- 度 0.001
- 工作台至地面高度
- mm 1175
- 主軸最高轉速
- RPM 18000
- 主軸最大扭矩
- N-m 154
- 主軸端孔斜度
- ISO40
- 主軸軸承內徑
- mm Ø65
- 主軸傳動方式
- 內藏馬達
- 三軸快速位移
- mm/min 36000
- 切削給進
- mm/min 1-20000
- 手動給進
- mm/min 1260
- 刀柄型式
- HSK63A
- 刀具儲存容量
- T 40
- 最大刀具直徑（鄰近無刀具）
- mm Ø70（Ø125）
- 刀具最大長度
- mm 340
- 刀具最大重量
- kg 7
- 控制系統
- 西門子 ONE
- 電力需求
- KVA 42
- 油壓系統容量
- L 60
- 潤滑系統容量
- L 4
- 切削系統容量
- L 620
- 機械高度
- mm 3825
- 佔地面積
- mm 5737 x 4200
- 機器重量
- Kg 18000
- 子类别
- 五軸立臥加工中心機
- 产品编号
- 102551105
描述
主軸系統
主軸規格HSK-63A
主軸規格BT-40
主軸規格CAT-40
主軸規格DIN-40
主軸轉速 18000 RPM
力矩電機驅動
主軸冷卻系統
B軸旋轉銑削頭
力矩電機驅動
0.001度分割
C軸旋轉工作台
蝸輪桿驅動
0.001度分割
工作台T型槽(W18)
高精度對應
X/Y/Z軸光學尺
X/Y/Z軸導桿中空冷卻
B軸光學尺
C軸光學尺
量測系統
刀長量測系統
中心校正(含工件量測)
環境對應
機內油水分離系統
油霧回收器
圓盤式油水分離機
切削液對應
主軸環狀噴水
主軸外側噴水
主軸外側吹氣系統
主軸中心出水 ECO(30Bar)
主軸中心出水 (70Bar)
控制系統
西門子ONE (五軸五聯動)
FANUC 31i-B (五軸四聯動)
海德漢 TNC7(五軸五聯動)
電器部分
M30自動斷線系統
工作燈
警示燈
電氣箱熱交換器
電氣箱冷卻系統
切削處理
履帶排屑機
蓄屑車
機內螺旋排屑器
機頂沖屑系統
刀庫儲刀系統
儲刀數量 40T
自動化對應
前門自動門
安全系統
前門/側門安全開關
CE安全規範
其他
旋轉視窗
