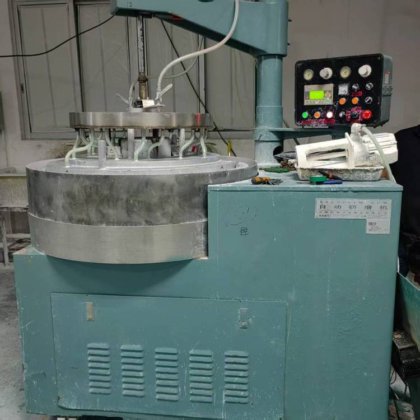

工厂低价转让8成新 龙门架 瑞德品牌13B 15B配带触磨屏双面研磨机 抛光机
一、设备用途及特点
用途：本
双面研磨机
主要用于蓝宝石衬底、硅片、陶瓷片、光学玻璃、石英晶体、其它半导体材料等非金属和金属的硬脆性材料薄形精密零件的上、下两平行端面的同时磨削及抛光。
销售技术杨经理：18103045976
主要技术参数

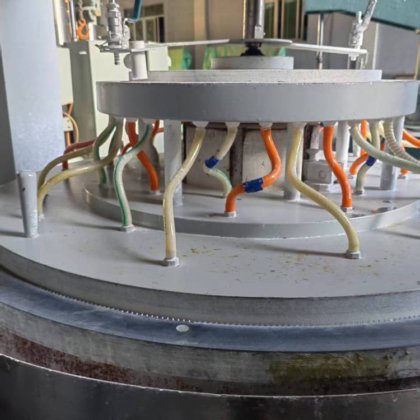

3.1研磨盘尺寸：
Ø 研磨机：φ1024mm×φ474mm×50mm（铸铁）
3.2游星片参数：齿数Z=147 模数DP12 α=20°
3.3游星片数量：7片
3.4修正轮数量：4个
3.5 小研磨厚度： 0.2mm/φ50mm
3.6 研磨直径：φ240mm
3.7下研磨盘转速：060rpm
3.8 加工能力 ： 126片/φ50mm，35片/φ100mm，21片/φ125mm
3.9整机功率：
Ø 主传动拖动电机
11kW、AC380V、1460rpm、50Hz
Ø 太阳轮电机
2.2kW、AC380V、1430rpm、50Hz
Ø 供液泵功率：1/4HP，流量：70L/min。
3.10设备外形尺寸（长×宽×高）：1740mm×1220mm×2590mm
3.11设备质量：约3300kg
四、设备主要配置
4.1气动元件 MAC、SMC
4.2减速机 杭州恒星
4.3轴承 哈瓦洛轴
4.4关节轴承 福建龙溪
4.5可编程控制器PLC 台达
4.6人机界面PT 台达
4.7开关电源 台达
4.8变频器 施耐德
4.9旋钮开关 和泉
4.10低压电器 213厂、施耐德
4.11电机 国产
五、 设备总体技术要求
5.1 下盘平面度＜0.035mm
5.2 下盘端面跳动＜0.06mm
六、设备的安装及使用条件
