新 机械翡翠Prodex 在 切尔姆斯福德, 英格兰, 英国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 高度
- 1208mm / 47.5” 至 2025mm / 80” - 带灯组
- 宽度
- 1250mm / 49“ 至 1460mm / 57”- 带旋转
- 深度
- 2020mm / 79.5” 2240mm / 88” 含助焊剂瓶
- 板块大小
- 457 毫米 x 508 毫米 / 18” x 20”
- 边缘间隙
- 高于/低于 3mm
- 高度间隙
- 高于/低于 40 毫米（标称值） 最大 70 毫米（仅限顶部）
- 焊接
- 最常用的焊料类型——包括无铅
- 锡锅容量
- 20kg标准-30kg大浴缸
- 涂抹器
- AP 型 – 直径 2.5 毫米至 16 毫米。扩展 AP 型 – 直径 2.5 毫米至 20 毫米。微型喷嘴 – 直径 1.5 毫米至 2.5 毫米。Jet-Tip 型 – 直径 6 毫米至 40 毫米。Jet-Wave 喷嘴 – 宽度可达 25 毫米。可根据要求提供特殊专用喷嘴
- 通量
- 低维护 Drop-Jet 系统。低固体含量（低于 8%）、无需清洁的助焊剂、加压和惰性系统、可选的水溶性系统
- X, y & z 轴分辨率
- 0.1mm
- 重复性
- +/- 0.05mm
- 氮的使用
- 使用配备标准 AP 焊料喷嘴的单槽，每槽气体流量高达 40 升/分钟，压力为 5 巴。使用 Duplex 双槽配置，气体流量高达 80 升/分钟。有关配备专用多管喷嘴组件的氮气使用要求，请参阅 Pillarhouse。
- 氮气纯度
- 99.995% 或更好
- 电源
- 三相+零线+PE
- 电压
- 230V 相间 / 400V 相间
- 频率
- 50/60Hz
- 权力
- 每相最大 9kVA – 取决于机器配置
- 运输
- 手载
- 工具
- 一体式可调板导轨，包括手指延伸和板夹。
- 编程
- 基于 PillarCOMM Windows® 的“点击式”界面
- 分类
- 焊接 在 英国
- 子类别
- 指数手数
- 产品编号
- 101111415
描述

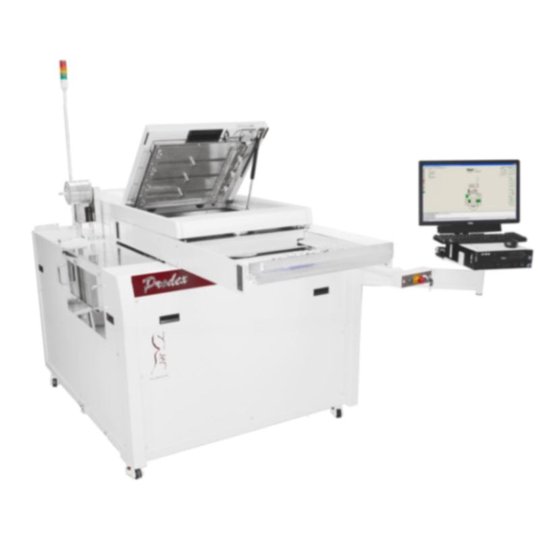

专为满足需要高水平生产灵活性的小批量制造商的需求而设计。Jade Prodex 能够定期更换焊料合金，而无需花费昂贵的停机时间，同时焊料槽在定期的手动切换过程中冷却和加热。
Jade Prodex 是一种离线系统，包含快速装载、双 PCB、通用可调旋转台运输系统，可在产品加工过程中同时装载/卸载。

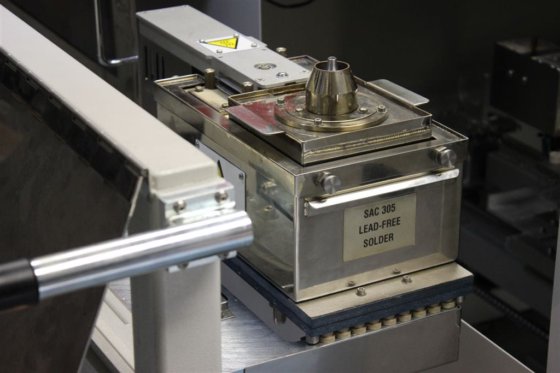

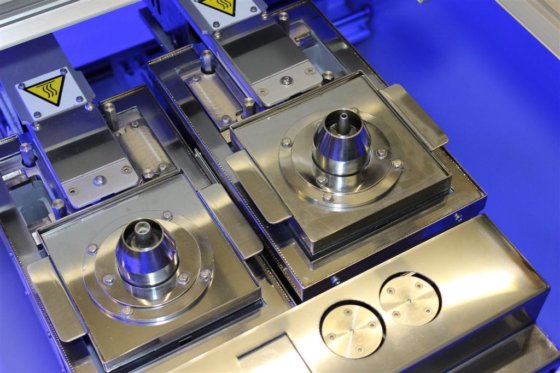

作为标准配置，Jade Prodex 配备我们的 Duplex 双焊料槽布置。在相邻的独立 Z 轴驱动器上，此设置允许使用两种不同尺寸的喷嘴头，从而提供更高的生产灵活性，可根据工艺要求在 PCB 上的任何特定区域内分配这些喷嘴头。
Prodex 系列由 PC 通过 PillarCOMM 控制，PillarCOMM 是基于 Windows® 的“Point & Click”界面，带有 PCB 图像显示。
