新 翡翠专业版 在 切尔姆斯福德, 英格兰, 英国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 高度
- 1230 毫米/48 英寸至 2025 毫米/80 英寸 – 带轻型堆塔
- 宽度
- 1250mm/49” 至 1700mm/67” – 带侧面自动换刀装置
- 深度
- 1495mm/59” 或 1720mm/68” 带助焊剂瓶
- 板块大小
- 457 毫米 x 508 毫米/18 英寸 x 20 英寸
- 边缘间隙
- 高于/低于 3mm
- 高度间隙
- 标称值高于/低于 40 毫米 – 最大 90 毫米，仅限顶部
- 焊接
- 最常用的焊料类型——包括无铅

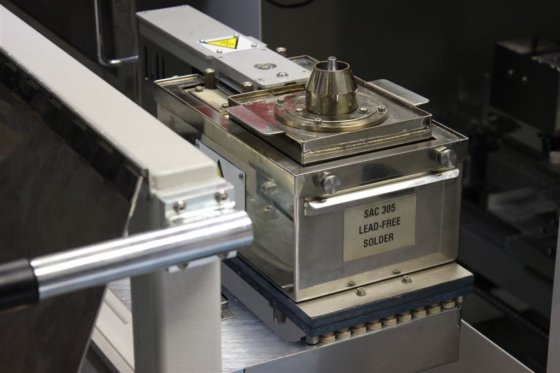

- 锡锅容量
- 20kg标准-30kg大浴缸
- 涂抹器
- AP 型 – 直径 2.5 毫米至 16 毫米。扩展 AP 型 – 直径 2.5 毫米至 20 毫米。微型喷嘴 – 直径 1.5 毫米至 2.5 毫米。Jet-Tip 型 – 直径 6 毫米至 40 毫米。Jet-Wave 喷嘴 – 宽度可达 25 毫米。可根据要求提供特殊专用喷嘴
- 通量
- 低维护 Drop-Jet 系统。低固体含量（低于 8%）、无需清洁的助焊剂、加压和惰性系统、可选的水溶性系统
- X, y & z 轴分辨率
- 0.1mm
- 重复性
- +/- 0.05mm
- 氮的使用
- 使用单槽双标准 AP 焊锡喷嘴，压力为 5 巴，每槽气体流量高达 40 升/分钟。使用双槽双槽配置，气体流量高达 80 升/分钟。有关使用专用多管喷嘴组件的氮气使用要求，请参阅 Pillarhouse
- 氮气纯度
- 99.995% 或更好
- 供气压力
- 5 巴/72 磅/平方英寸
- 电源
- 三相+零线+PE
- 电压
- 230V 相间/400V 相间
- 频率
- 50/60Hz
- 权力
- 每相最大 9kVA – 取决于机器配置
- 运输
- 手载
- 工具
- 整体可调板导轨，包括手指延伸和板夹
- 编程
- 基于 PillarCOMM Windows® 的“点击式”界面
- 分类
- 焊接 在 英国
- 子类别
- 手装
- 产品编号
- 101111411
描述

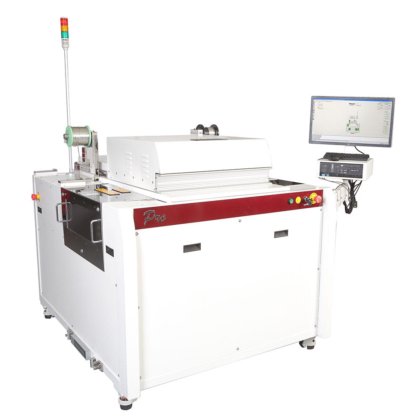

专为满足需要高水平生产灵活性的小批量制造商的需求而设计。Jade Pro 能够定期更换焊料槽合金，而无需花费昂贵的停机时间，同时焊料槽在定期手动切换过程中冷却和加热。
Jade Pro 是一种手动装载系统，包含一个通用可调工具托架，可容纳最大 457mm x 508mm 的 PCB 或托盘。

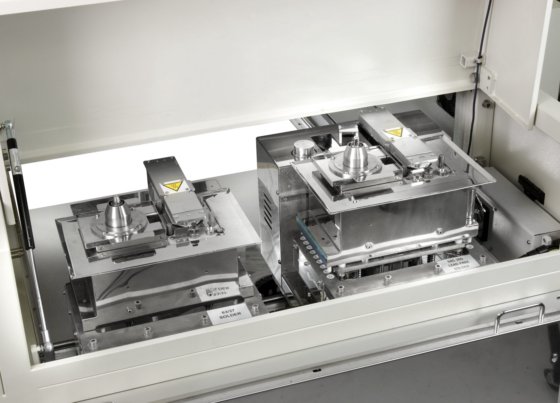

作为标准配置，Jade Pro 配备了我们的双工双焊料槽布置。这种双独立 Z 轴焊料槽布置允许在任何单个工艺程序中使用两种不同尺寸的喷嘴头，从而提高了生产灵活性，可以根据工艺要求在 PCB 上的任何特定区域内分配这些喷嘴头。或者，可以在这个单一机器设置中使用不同的焊料合金。
