新 翡翠 MKII 在 切尔姆斯福德, 英格兰, 英国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
- 新旧状况
- 新
- 高度
- 1403mm / 55” – 不包括灯组
- 宽度
- 1000 毫米 / 40“
- 深度
- 1351 毫米 / 53”
- 板块大小
- 457 毫米 x 508 毫米 / 18”x 20” – 可应要求提供更大的 PCB 尺寸
- 边缘间隙
- 高于/低于3mm
- 锡锅容量
- 8kg
- 涂抹器
- AP 型 – 直径 2.5 毫米至 16 毫米。扩展 AP 型 – 直径 2.5 毫米至 20 毫米。微型喷嘴 – 直径 1.5 毫米至 2.5 毫米。Jet-Tip 型 – 直径 6 毫米至 20 毫米。Jet-Wave 喷嘴 – 宽度可达 25 毫米。可根据要求提供特殊专用喷嘴
- 通量
- 低维护 Drop-Jet 系统。低固体含量（低于 8%）、无需清洁的助焊剂、加压和惰性系统、可选的水溶性系统
- X, y & z 轴分辨率
- 0.1mm
- 重复性
- +/- 0.05mm
- 氮的使用
- 35 升气体/分钟。 5巴压力
- 氮气纯度
- 99.995% 或更好
- 供气压力
- 5 巴/72 磅/平方英寸
- 电源
- 单相+PE
- 电压
- 208V – 250V
- 频率
- 50/60Hz
- 权力
- 4kVA
- 红外预热电源
- 6.5kVA – 顶部 8kVA – 顶部带底部环形加热器
- 运输
- 手载
- 工具
- 整体可调板导轨，包括手指延伸器和板夹编程
- 子类别
- 手装
- 产品编号
- 101111400
描述

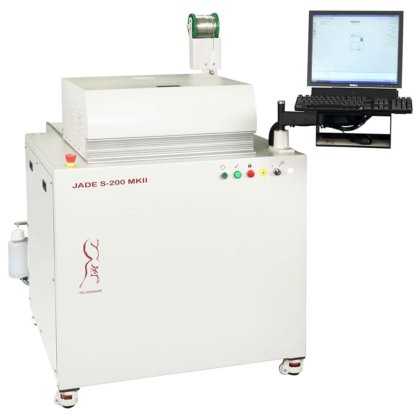

Jade MKII 入门级系统专为满足需要高水平生产灵活性的中小型批量制造商的需求而设计，以极低的成本提供无与伦比的选择性焊接质量。
Jade MKII 是一种手动装载系统，包含一个通用可调的工具托架，可容纳最大 457mm x 508mm (18” x 20”) 的 PCB 或托盘。

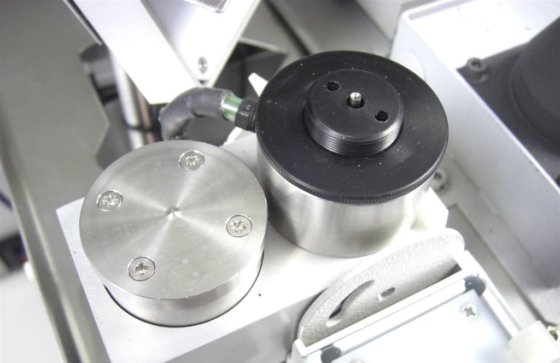

我们获得专利的 Drop-Jet 设计焊剂发生器可快速有效地冲洗加压焊剂室。这有助于将维护水平保持在最低水平，同时允许使用固体含量更高的焊剂以及水溶性焊剂。

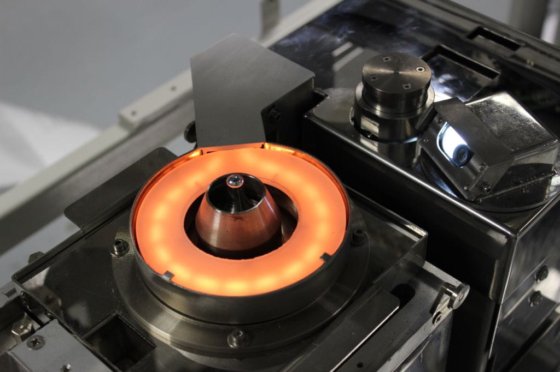

作为 Jade MKII 入门级理念的一部分，我们开发了一种低维护焊料槽和泵机制，它可以在三个运动轴上移动，同时不限制对 PCB 的访问。
