描述
光电编码器码盘全面解析
一、光电编码器码盘明细介绍
光电编码器是一种通过光电转换将机械位移量转化为脉冲或数字信号的传感器，广泛应用于电机转速、位置检测及自动化控制领域。其核心组件为码盘（光栅盘）和光电检测装置，工作原理如下：
1.结构与原理

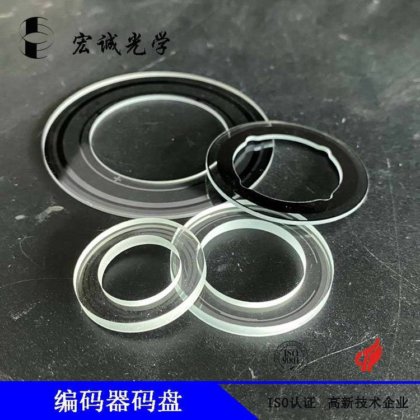

- 码盘：在圆盘上等距分布长方形孔（光栅），与电机同轴旋转。
- 检测装置：由发光二极管（LED）和光敏元件组成，通过光栅遮挡与透光产生脉冲信号。
- 转速计算：统计每秒输出脉冲数反映电机转速；通过两路相位差90°的脉冲判断旋转方向。
2. 码盘类型与材料特性
| 材料| 优势 | 劣势适用场景
| 玻璃| 热稳定性好、精度高（±0.001mm） | 易碎、成本高 | 高精度工业设备、精密仪器 |
| 金属 | 耐冲击、不易碎 | 易变形、热稳定性差（精度受限） | 普通工业环境、耐用性要求高 |
| 菲林 | 轻便、成本低（PET片基） | 精度中等、寿命较短 | 消费电子、低成本项目 |
|树脂| 精度高、不易碎 | 高温易跳码、工艺复杂、价格高 | 高精度但非极端温度环境 |
---
二、材料特性及参数
1. 菲林（PET片基）
- 厚度：0.10mm / 0.18mm
- 分辨率：32 CPR ~ 1024 CPR（外径28mm）
- 运行温度：≤85℃
- 特点：高性价比，适用于中低精度场景。

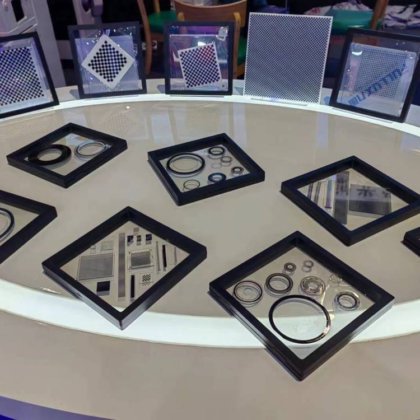

2. 玻璃
- 厚度：0.3mm ~ 5mm
- 分辨率：可达5000 CPR（超高精度型号）
- 运行温度：-20℃ ~ +70℃
- 特点：高精度、耐腐蚀，需防震环境使用。
---
三、安装步骤与注意事项
安装前准备
1. 选购指南
信号分辨率：根据系统精度需求选择（CPR值越高，定位越精确）。
输出形式：
开关量输出：适用于逻辑控制（如PLC）。
模拟量输出：适用于连续控制（如伺服系统）。
安装方式：
轴式固定：直接与电机轴连接，精度高。
面板式安装：通过支架固定，灵活性高。
安装步骤
1. 确定安装位置
- 确保码盘与机械轴线垂直，避免偏心或倾斜。
2. 安装支架
