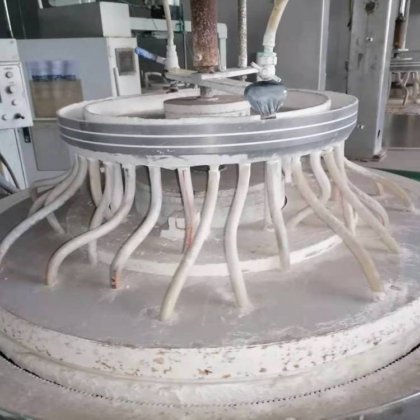

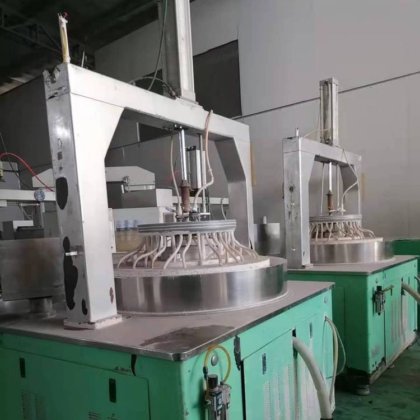

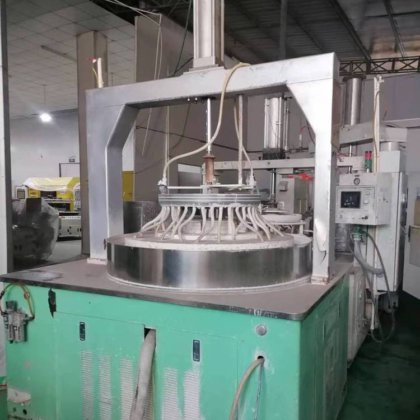

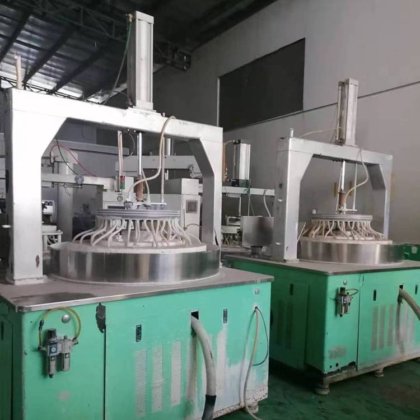

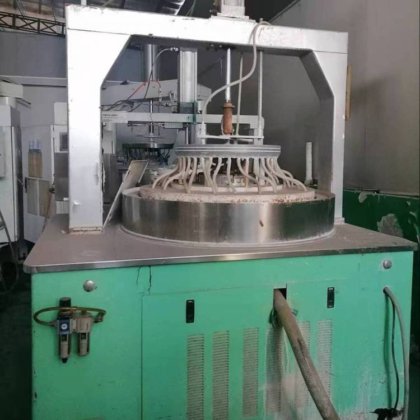

二手 环宇 13.6B 在 东莞市, 广东省, 中国
二手
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
描述
主要用途
主要用于
硅片，钨钢，
蓝宝石、蓝玻璃、陶瓷片、晶体、半导体及其他硬脆材料的高精度双面研磨/抛光，尤其适用于超薄工件的加工。（详情 杨经理 1372352401 ）
二、产品特点
1、压力精密控制：PLC+PT+电气比例阀+低摩擦气缸实现高精度压力闭环控制;
2、上盘减震装置：动静态均适用的减振弹性连接方式;
3、精密传动系统：高精度小齿隙全齿轮传动;
4、下盘支撑：高精度平面流体轴承支撑;
5、销齿传动：内外齿采用销齿传动，延长载体使用寿命，维护便捷;
6、传动系统：三电机同步拖动，上盘、下盘和齿圈、太阳轮(即可正转，也可反转)转速可任意设定，具有配方功能。
三、技术参数
序号
项目
规格参数
1
下盘
尺寸
Φ952mm×Φ388mm×50mm(研磨)
Φ960mm×Φ380mm×50mm(抛光)
转速
3-45 rpm
驱动电机
7.5kW AC380V 50Hz 1440rpm
2
上盘
尺寸
Φ952mm×Φ388mm×50mm(研磨)
Φ960mm×Φ380mm×50mm(抛光)
转速
3-30 rpm
驱动电机
4.0kW AC380V 50Hz 1440rpm
3
游星轮
参数
节距：15.7 Z=64
数量
6个
4
太阳轮
转速
0-20 rpm
驱动电机
1.5kW AC380V 50Hz 1440rpm
5
精度指标
上、下盘平面度
≤0.015mm
下盘端跳
≤0.02mm
6
加工范围
加工尺寸
Φ280mm
小加工厚度
0.15mm(≤2"片）
整盘承载量
18×6=108片（2" 圆片）
7
水源
纯水或自来水
8
电源
功率
14kW AC380V 50Hz
线缆规格
三相五线刮．3×4mm²+2×2.5mm²
9
气源
压力
压缩空气源0.5-0.6Mpa
接管口径
接口Φ10mm（外径）
10
外形尺寸
长×宽×高：1650mm×1300mm×2500mm
11
重量
约3000Kg
平面研磨抛光加工对硬质合金原料工件的研磨加工大致和淬硬钢件的研磨加工办法相同，也分为研磨前的预加工、粗研磨、半精研磨以及精研磨等几个步骤。可是，因为硬质的合金材料的特点是比较的硬，所以在精细研磨抛光机选择磨料的时分，会有所不同，这其间，研磨前的预加工是选用绿色的碳化硅砂轮或是碳化硼来进行加工;
