设备简介：
本机主要用于硅片、陶瓷片、石英晶体及其它半导体材料的双面高精度研磨或抛光，也适用于其它金属、非金属、光学玻璃、蓝宝石等硬、脆、薄材料的双面高精度研磨或抛光。
销售技术杨经理 18103045976
设备特点：
1.机身结构优化设计，机架采用龙门式结构，刚性好，承压能力强，能满足高负载下高速稳定运行。
2.下盘、上盘和太阳轮分别由电机单独驱动，电机均采用变频电机且使用变频调速器控制，能在有效设置范围内以任意速度工作，实现平稳的停止、加速、减速及换向，能有效的防止薄脆工件破碎。

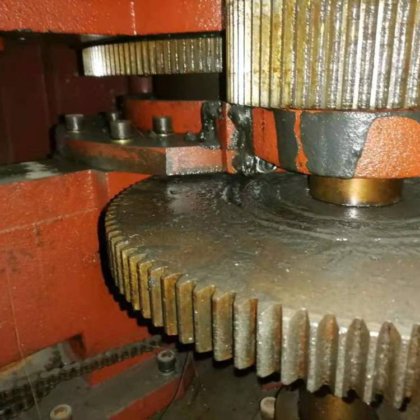

3.游星轮传动采用柱销齿结构，传动平稳无冲击，游星轮使用寿命长。柱销齿采用销套结构，销套用不锈钢材料经热处理加硬，防锈耐磨，柱销齿磨损后只需更换销套，方便简单，使用成本低。
4.上盘下降过程中，设置了快降和缓降，缓降行程在气缸行程范围内可调，缓降速度也可根据工件抗冲击程度自由调整。
5.本机通过精密电气比例阀调整控制加工压力，可根据不同加工工艺要求，设定加工压力，压力控制精度高。
6.采用先进的PLC系统，触摸屏操作面板，所有工艺参数及工艺配方可在触摸屏上进行修改设置，可根据设定好的工艺参数自动完成整个加工过程。
7.上盘升降设计安全装置，在上盘升到顶时能有效的保护上盘不突然落下。
8.一体式，模块化设计理念：将原来三台减速机集成到一台主机内，提高了减速机的刚性，减速机模组和磨盘模组可各自装配好后再整体装配，提高了装配效率，使维护更加方便快捷。
主要技术参数：
序号
项目
规格参数
1
上研磨盘尺寸
Ø
1188
×
Ø
360
×50(mm)
2
下研磨盘尺寸
Ø
1188
×
Ø
360
×50(mm)
3
游星轮参数
柱销齿 柱销直径
Ø10
节距
19.3
齿数
52
4
游星轮数量
5
5
大工件尺寸
Ø
370
(mm)
6
工件厚度
0.3-30(mm)
7
下研磨盘转速
0-50(rmp)
8
大加工压力
600Kg
9
主气缸
160×500
10
主电机
7.5Kw
11
上盘电机
7.5Kw
12
副电机
2.2Kw
13
设备总功率
18Kw
14
外形尺寸
1900×1480×2700(mm)
15
设备质量
≈4500Kg
安装条件：
序号
项目
指标要求
1
环境
室内地面平坦、无振动源
2
水源
纯水或自来水
3
电源
三相五线 380V
4
