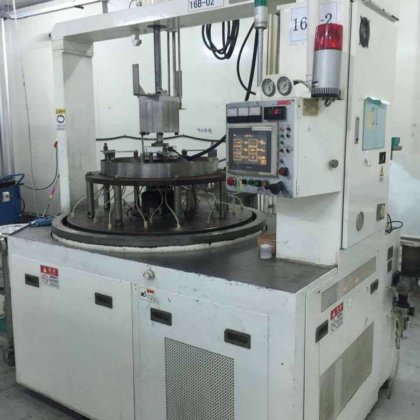

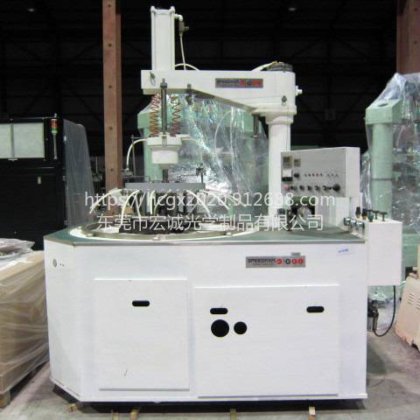

高精度立式双面研磨(抛光)机
一，本机特点
1.主机采用双电机驱动，太阳轮变速范围更广，可以任意控制工作速度比，能满足不同研磨工艺的要求。三项异步电机配变频器实行软启动，软停止，使调速，停机平稳，冲击小等优点。

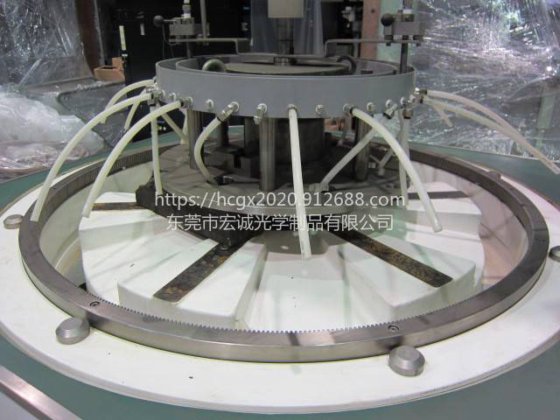

2.内齿圈采用电机驱动升降，太阳齿设有位置可调装置，满足了取放工件及调整游轮啮合位置的要求，提高了齿圈及外齿圈的使用寿命。
3.上盘单独设置了快升、快降、缓升、缓降装置，可根据客户加工的不同产品进行选择。
4.设记圈，记时功能为操作人员提供研磨/抛光依据。
5.上下磨盘采用斜齿传动，运行平稳。
6.整机上下采用龙门与箱体结构，增强上磨盘的钢性。
7.采用进口圆锥轴承，定心性能好，噪音小，振动小。
8.整机采用自动定时润滑，提高了整机寿命。
9.上磨盘采用四点定位结构防止上磨盘突然下降，增加机器的安全系数，避免工伤事故的发生。

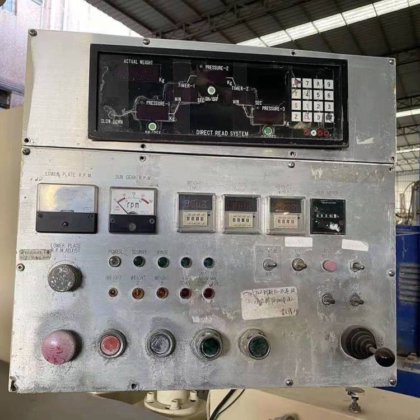

10.电气采用PLC控制，PT人机界面显示设备各项运行参数，压力采用电气比例阀与拉力传感器闭环控制，时刻检测磨盘重量压力控制更加精确（选配）。
二、技术参数
1．上磨盘尺寸：（mm）：￠1150X￠350X50
2．理想研磨直径（mm）￠390
3．游轮片参数：齿数=200 模数=DP12 a=20°
4．游轮数量：5片
5．修正轮数量：4片
6．研磨/抛光厚度：0.50mm/￠125,0.40mm/,0.35mm/￠75
7．研磨/抛光厚度：35mm
8．下研磨盘转速（rpm）0-60
9． 气源压力：0.4-0.6Mpa
10．主电机功率：15Kw 380V
11．太阳轮拖动电机：2.2Kw
12．抬升电机：0.75Kw
13．加液砂泵功率：200W 380V
14．设备外型尺寸：（mm）2200X1500X2700
15．机器约重≈5500Kg
三，双面抛光机研磨机用途和特点
1、本机主要用于光学玻璃、蓝宝石、硅片、陶瓷片、石英晶体、计算机磁盘基片及其它金属、非金属等硬脆材料的双面抛光加工。
2、该设备采用两电机联合拖动方式，上抛光盘、下抛光盘及内齿圈由一个主电机变频调速拖动；太阳轮由一个副电机单独变频调速拖动。
3、该设备采用可编程控制器(PLC)控制。可编程人机界面终端(PT)显示并设定（通过触摸屏）各项工作参数（时间、速度）及工作状态。并可根据用户工艺需要变更规划控制程序及操控画面。
