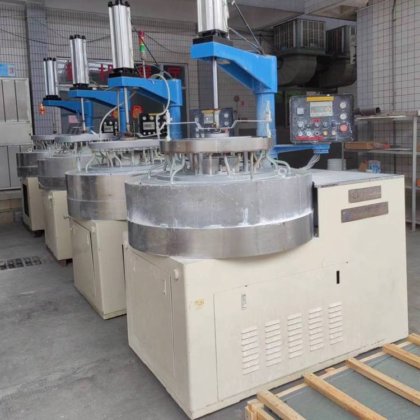

新 瑞德 13B-5P 在 东莞市, 广东省, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
描述
用途：
主要用于光学玻璃、晶体、石英晶片、蓝宝石玻璃、铌酸锂、砷化镓、陶瓷、片铁氧体、硅片、阀板、阀片、摩擦片、刚性密封圈、气缸活塞环、油泵叶片等金属及非金属硬脆材料的双平面研磨及抛光。
设备原理
：

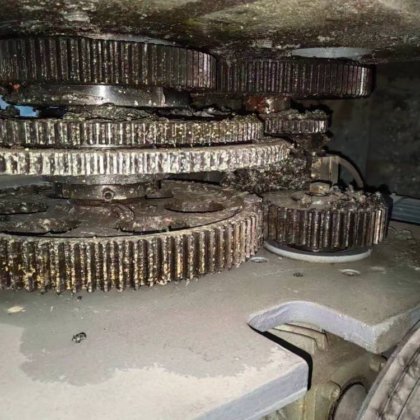

1.本研磨机为单面精密研磨抛光设备，被磨、抛工件放于下研磨盘上，上下研磨盘相对或同向转动，工件由中心齿轮转动载体使工件自转或公转，通过气缸对上磨盘施压，工件与研磨盘作相对运动均匀磨擦，来达到对工件的研磨抛光目的。
设备特点：
1、采用日本“SMC”气动元件，分段精密加压控制，适合粗磨、中磨、精磨、抛光 等工艺
2、采用触摸屏人机界面，瑞士“ABB”、PLC程序控制系统，确保机床的稳定性及安全性，系统兼容光栅厚度控制系统，分辨率达0.001，加工后的产品厚度公差可控制在± 0.002mm范围内，平面度公差可控制在± 0.001mm 范围内。
3、采用日本“NSK”主轴轴系，确保机床的精密性及耐用性。
4、上盘快升、快降、缓升、缓降集中于一个手柄，操作更方便。
5、独特的安全锁紧机构，防止意外断气、断电而“掉盘”伤人的意外发生。
6、独特的上盘自动浮动定位装置，减少了错盘、对盘的麻烦。
7、齿圈及挡水盘半自动升降系统，即方便取放工件及咬合齿轮，又满足改变游轮咬合高低位置的要求
8、整机的运行采用独立电机拖动，使上盘、下盘、中心轮、速度达到 配比，游轮实现正转、反转，满足修盘工艺需求。
技术参数：
磨盘尺寸(mm)： ￠1112*￠380*50
加工尺寸(mm)： 350mm
磨盘转速（r.p.m): 0-50r.p.m
游星轮参数及数量： Z=200/DP12 5个
总功率（kw/380v): 13KW
研磨厚度(mm)： ≦30/≧0.2
气压(MPA)： 0.5-0.6
设备重量（kg): 4500kg
外形尺寸（w*d*h): 2200mm*1600mm*2900mm
主磨盘端面跳动（mm）： ≤0.15mm
加工工件精度：
加工平面度： 0.001mm（Φ25mm轴承钢）
加工粗糙度Ra： 0.02um（Φ25mm轴承钢）
加工平行度： 0.001mm（Φ25mm轴承钢）
