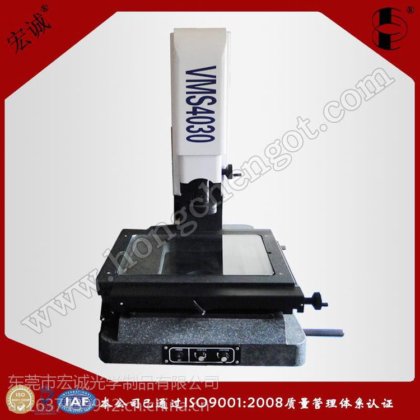

新 赢信 YX4030 在 东莞市, 广东省, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
描述
厂家直销2010 3020 4030 5040 6050手动及全自动二次元影像测量仪
产品明细介绍：
1、产品结构之稳定性和刚性，底座、立柱、X、Y轴均采用“济南青” 纯天然花岗石（化学性能稳定，不易风化，能耐酸、碱及腐蚀气体的侵蚀，永不变形、永不生锈）；
2
、三轴摩擦精度传动，灵敏可靠，无背隙，并能快速移动；
3
、高品质光学系统及高分辨率CCD，能确保清晰的测量画面；
4
、可调LED环形表面光源，实现大角度照明，避免工件受热变形；
5
、由精密光学尺与数据处理器组成数字元测量及数据处理系统；
6
、可选配Reishaw或TESA接触式探针实现三维尺寸测量
仪
器
型
号
SMARTVISION 4030M/N/A
工作台
大理石台尺寸
(mm)
606*476
玻璃台尺寸
(mm)
460*360
测量行程
(mm)
400
（X）*300(Y )
Z
轴调焦行程(mm)
200
测量与瞄准系统
摄像机（
CCD
）彩色
1/2″ SONY
芯片组
41
万像素
变焦物镜倍率
:0.7-4.5X
工作距离
:90mm
视频放大倍率
:30-225X
显示分辨率
:0.001mm
专用测量软件
示值误差
X.Y≤(3+L/200)um Z≤(4+L/150)um(L
为被测长度单位
:mm)
照明系统
表面光源及透射光源均为
LED
，亮度可调。
外形尺寸
(mm) (
长
×
宽
×
高
)
970*720*1100
仪器重量（
kg
）
375
仪器电源
220V
（
AC
）
50HZ
注：
M
－手动
N
－电动
A
－全自动
序号
名 称
型 号
1
CPU
P4 –2.0G
以上
2
内存
512M
3
主板
华硕845D
4
显示
TNT2 32M
显存以上
5
硬盘
40G
6
光驱
52
速
7
系统
Windows 2000
或Windows XP
8
显示器
17
〃彩色显示器在32位真彩下可刷75HZ(1024*768)
9
键盘
Windows
键
10
鼠标
3D
安装环境注意事项
1. 保持电源稳定供应.
2. 实验室门宜采两道，分别开启以有效隔绝灰尘及维持温度稳定。
3. 冷气采下吹式更佳，不宜安装于仪器之正上方，采扩散冷方式佳(若采一般式亦相同原理)。
4.
