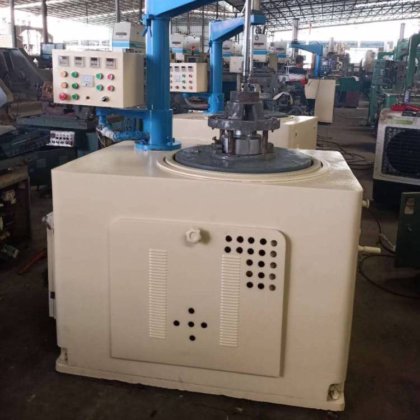

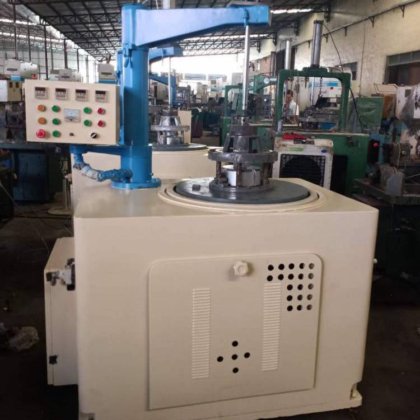

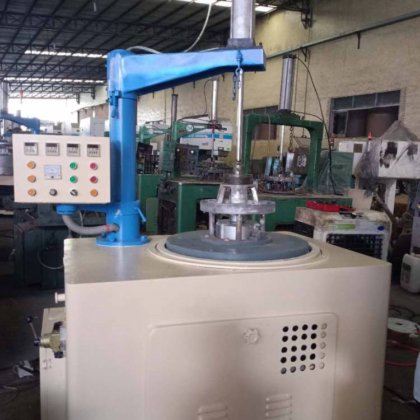

二手 出售二手宇晶9B双面抛光机 平面研磨机 自动立式平磨机适用硅片-金属-陶瓷-石英-蓝宝石英 在 东莞市, 广东省, 中国
二手
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
描述
一，陶瓷抛光机适用材质
陶瓷片，氧化浩陶瓷，氧化铝陶瓷，不锈钢，钨钢，铝材，合金等金属材质的产品;光学玻璃，硅片，导光板，亚克力，蓝宝石衬底，蓝宝石外延片，塑胶等非金属超硬材质的产品。免费设计研磨方案，定制机台。
二，陶瓷抛光机特点：
1.本机主体结构采用一次成型工艺，合理的结构大大提升整机刚性。
2.采用人机操作界面，直接通过触摸屏设定各相关参数，液晶触摸屏实时显示当前工作壮态及相关设定参数，系统提供500数据存储，菜单式操作方便快捷
3.通过人机界面控制变频器驱动电机，起停设有缓冲延时，运行稳定冲击小，上下研磨盘设有快升快降缓升缓降功能有效降低产品报废率。
4.采用斜齿搭配设计优良的传动系统运行高效稳定，噪音小。
5.上磨盘自动找平，无需人为干预，有效解决错盘问题，上磨盘具备自锁功能安全性能进一步提高
6采用独特的设计，中心齿轮直径减小，加工面积增大，速比可调游轮可正反转，节省能耗的同时生产效率大大提高
7太阳轮与内齿圈同步升降，满足取放工件及调整游轮啮合位置的要求。
8.采用集中润滑系统，对各相对运动面进行充分润滑。
三，陶瓷抛光机加工案例：
常见的陶瓷材料有氧化铝陶瓷、氧化锆陶瓷、氮化硅陶瓷件、碳化硅陶瓷件、石墨陶瓷件、氮化硼陶瓷等。
机械尺寸：
1. 研磨盘尺寸（mm）：φ610× φ210 ×40
2. 游轮参数： 公制：齿数Z＝115 m＝2 α＝20°
3. 游轮数量：5片
4. 修正轮数量：4片
5. 最小研磨厚度：1mm/φ50，1.5mm/φ100，
6. 研磨厚度：50mm
7. 研磨直径及片数φ75/20片φ100/10片φ125/5片
8. 研磨直径：φ180 mm
9. 下研磨盘转速: 0～60r/min
10. 主电机：4Kw 380V 1440r/min
11. 三相电泵AB-100 250W 100L/min
整机精度指标
：
1． 下研盘端面跳动0.03
2． 上、下研磨盘平面度0.010.（只检查下盘）。
3． 太阳轮径向跳动：0.1.
4． 上、下研磨盘回转中心不重合度≤0.5mm.
四个修正轮精度状况：
1． 厚度一致性：0.008
2． 上下面平面度：0.005
3． 上下面平行度：0.006
销售设备清单
序号
设备名称
规格型号
品牌
1
双面抛光机
6B/9B/9.
