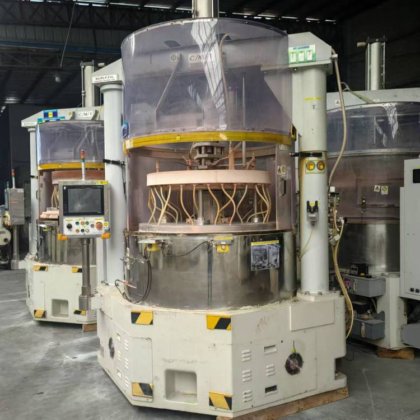

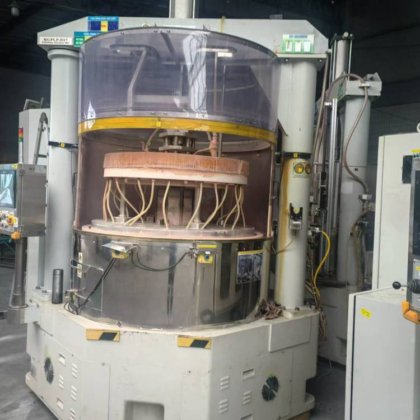

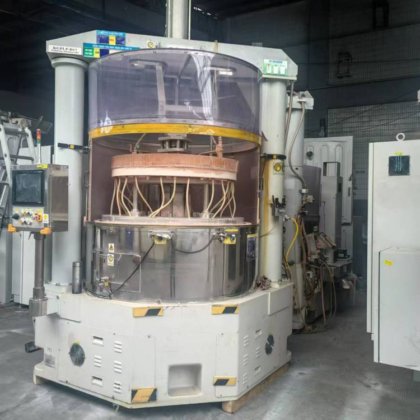

二手 二手高精密双面抛光机 平面研磨机 硬质合金平磨机16BCMT品牌 在 东莞市, 广东省, 中国

1.
变频器配合异步电机拖动，实现了软启动，软停止，调速稳定，冲击小。
2.
采用双电机同步拖动，太阳轮变速范围更广，能适应不同研磨工艺的要求。
3.
太阳轮与内齿圈同步抬升，满足了取放工件及调整游轮啮合位置的要求。
4.
上下研磨盘采用斜齿轮传动，提高了运转平稳性。
5.
采用
PLC
控制，压力采用电—气比例阀闭环反馈控制，压力等级设定更方便精确，操作简单易行，工作可靠稳定。
6.
本机应用人机界面（
PT
）采用人机界面终端（
NT
）显示与
PLC
控制，一方面显示运行参数，另一方面通过其触摸键调整设定各项工艺参数，主操作由普通键钮完成。
7.
造型及内部结构充分考虑了可靠性、实用性、互换性和操作和维修的方便性。
三，主要技术参数：
1、
研磨盘尺寸：
φ1112mm×φ380mm×50mm
2、
游星片参数：
公制
M=2 Z=212
英制
DP12 Z=200
3、
游星片数量：
5
片
4、
研磨直径：
φ350mm
5、
最小研磨厚度：
0.40mm/φ125mm
6、
研磨厚度：
30mm
7、
下研盘转速
0-50rpm
8、
主电机：
11kW AC380V 1450rpm
变频调速
9、
副电机：
1.5kW AC380V 1400rpm
10、
砂泵参数：
1/4HP 380V
11、
气源：
0.5-0.6MPa
12、
外形尺寸：
2200mm×1600mm×2700mm
13、
质量：
约
5600Kg
主机精度：
1.
下研盘端跳：
0.06mm
2.
研磨盘平面度：
0.025mm
3.
太阳轮径向跳动：
0.08mm
4.
齿圈径向跳动：
0.15mm
加工精度（四个修正轮修研后）：
1.
修正轮修研后平行平面度：
≤0.004mm
2.
加工件平面平行度：
≤0.0035/φ125mm
加工能力：
1.
单片承片量：
17
片
/φ75mm 8
片
/φ100mm 5
片
/φ125mm
2.
整盘承片量：
85
片
/φ75mm 40
片
/φ100mm 25
片
/φ125mm
