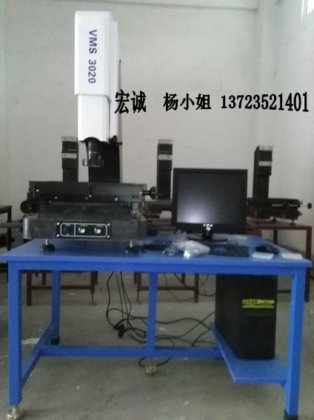

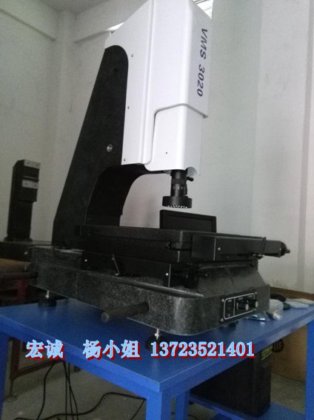

厂家批量2010 3020 4030 5040 6050 7060 8070等大小量程手动及全自动二次元影像测量仪
一、产品明细

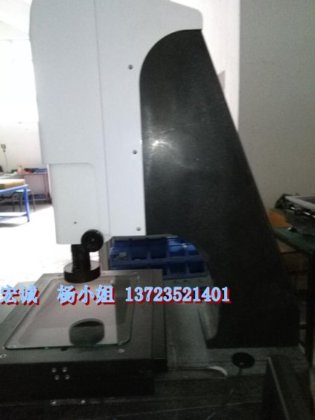

1、产品结构之稳定性和刚性，底座、立柱、X、Y轴均采用“济南青” 花岗石（化学性能稳定，不易风化，能耐酸、碱及腐蚀气体的侵蚀，变形、生锈）；
2、三轴摩擦精度传动，灵敏可靠，无背隙，并能快速移动；
3、光学系统及高分辨率CCD，能确保清晰的测量画面；
4、可调LED环形表面光源，实现大角度照明，避免工件受热变形；
5、由精密光学尺与数据处理器组成数字元测量及数据处理系统；
6、可选配Reishaw或TESA接触式探针实现三维尺寸测量；
二、产品参数：
产品型号: YX-2010 YX-3020手动型
YX-4030 YX-5040手动型
X/Y/Z轴行程(mm): 300×200×150
大理石平台尺寸(mm): 456×366

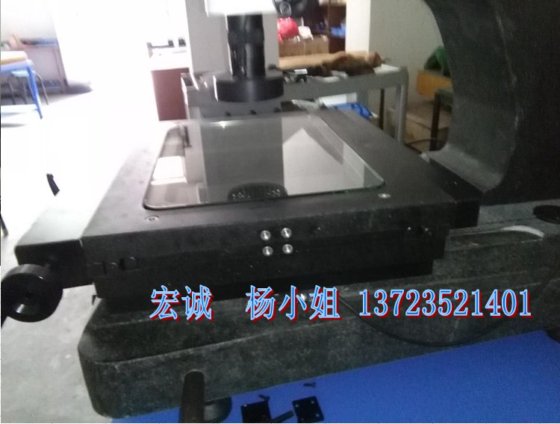

玻璃台尺寸(mm): 360×260
外形尺寸(W×L×Hmm): 780×580×1000
产品结构材料: 底座,立柱,移动工作台均采用花岗石
照明系统: 表面光源与透射光源均用LED，亮度可调
CCD摄像机: 标准型采用1/3″彩色CCD
精密型采用美国TEO高清晰彩色CCD
放大倍率: 光学放大率：0.7-4.5X，影像放大率：30-225X
X,Y轴测量精度: （3+L/200）um
光学尺解析度: 0.001mm
重复性: 0.002mm
操作方式: 手动
电源: 220V(AC) / 50HZ
推荐环境温温度：19°- 35°，湿度：45%-75%
保修期: 一年
工作理论
二次元影像仪本身的硬件CCD以及光栅尺,通过USB及RS232数据线传输到电脑的数据采集卡中，将光信号转化为电信号，之后由影像测量仪软件在电脑显示器上像，由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为动态测量设备。如果电脑配置附合要求，测量软件不会产生图像滞后现象。根据客户工件大小的不同，工作台面也可以选择不同的行程。光源亮度可调，可以在各种光线条件下选择合适的光源亮度。分为底光和表面光,可根据客户的产品来进行调节控制,以达到好的效果。
仪器特点
1.花岗岩底座、立柱及横梁，确保的稳定性及精度
2.全铝合金工作台面及双层研磨光学玻璃
