新 宏诚光学 HBL-39-01 在 东莞市, 广东省, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
描述

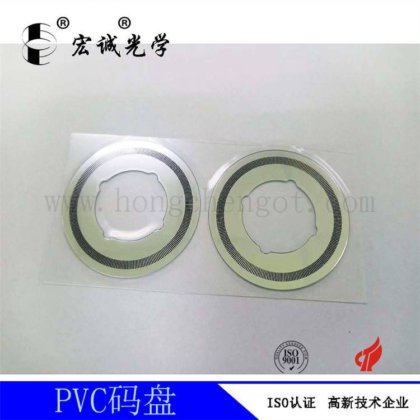

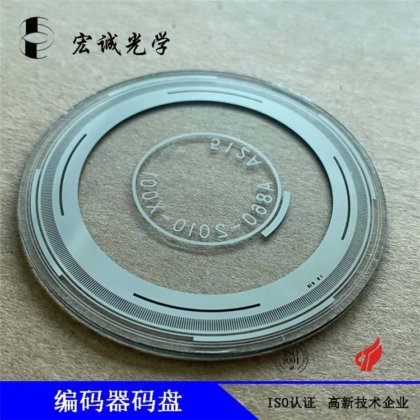

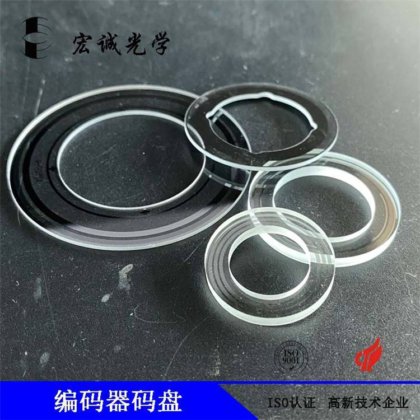

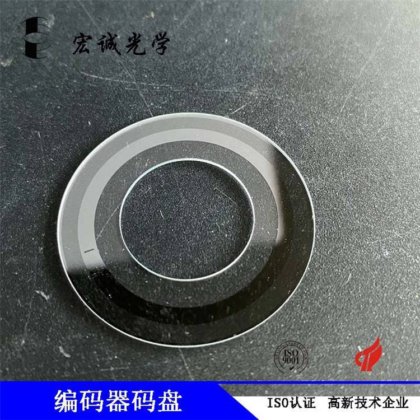

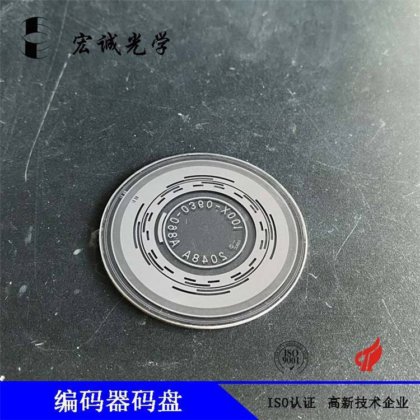

测绘角度码盘反射式码盘 透射式码盘光栅码盘
1. 材质：玻璃
2. 标准：0-10/20-40
3. 光学特性：可实现客户任意波段的膜系设计
4. 同心度：最小0.03mm以下
5.加工尺寸：φ300mm
6.线条精度：1.5±0.3um
产品特点
用于全站仪中的测绘码盘，实现全站仪的位置测量和信号转换。
产品性能
高温实验85℃，500小时、低温试验-40℃ 500小时，冷热冲击85℃—— -40℃各一小时冷热循坏，无光学特性不良，无脱膜现象发生。
技术规格
1. 材质：玻璃/
常规厚度：0.05-1.1MM
2. 标准：0-10/20-40
3. 光学特性：可实现客户任意波段的膜系设计
4. 同心度：最小0.03mm以下
5.加工尺寸：φ152mm
6.线条精度：1.5±0.3um
用途：检测电机、编码器转速及相关位置，步进电机，角度编码器
交货周期：确认图纸3-5个工作日，批量交期7-15个工作日，可以分批量发货
固定光栅
1. 材质：玻璃
2. 标准：0-10/20-40
3. 光学特性：可实现客户任意波段的膜系设计
4.加工尺寸：φ152mm
5.线条精度：1.5±0.3um
产品特点
光线通过旋转码盘后再通过固定光栅上的狭缝后，实现信号识别的目的。
产品性能
高温实验85℃，500小时、低温试验-40℃ 500小时，冷热冲击85℃—— -40℃各一小时冷热循坏，无光学特性不良，无脱膜现象发生。
技术规格
1. 材质：玻璃
2. 标准：0-10/20-40
3. 光学特性：可实现客户任意波段的膜系设计
4.加工尺寸：φ152mm
5.线条精度：1.5±0.3um
用途：检测电机、编码器转速及相关位置，步进电机，角度编码器
交货周期：确认图纸3-5个工作日，批量交期7-15个工作日，可以分批量发货
