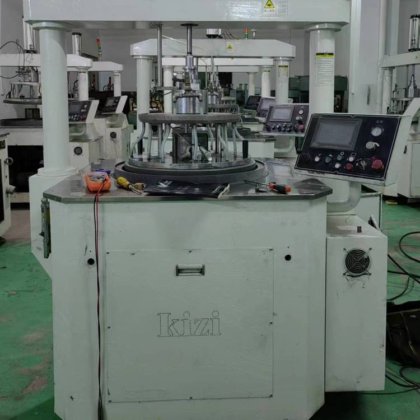

新 金研 9.6P-10 在 东莞市, 广东省, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
描述
一、
用途及特点

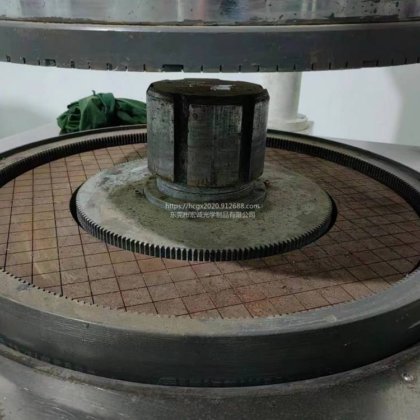

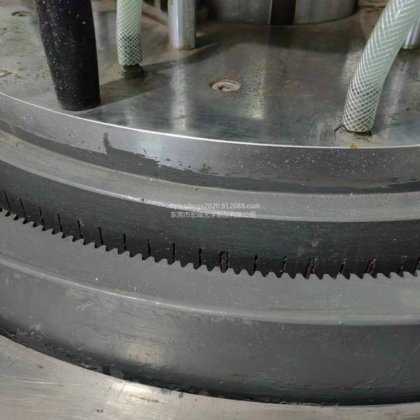

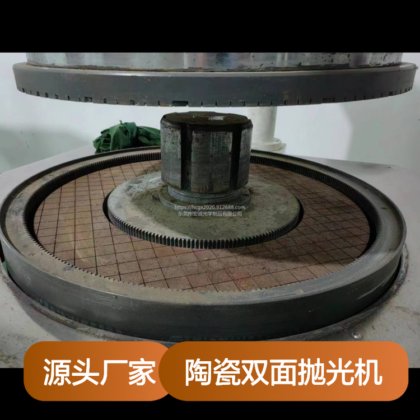

本机用于半导体材料、光学玻璃、磁性材料、介质、压电材料、多晶体材料、非多晶体材料等各种功能陶瓷材料的精磨和抛光。本机采用周轮轮系运动原理，变频调速，分别拖动上、下盘、太阳轮、内齿圈按一定速比转动。采用高性能的PLC装置，配各高品质的进口控制器件，实现控制的高可靠性。彩色触摸屏，存有多种成熟的加工参数，独特的人机界面设计，操作更加方便。加工过程中根据工艺要求，可实现分段线性调压，对工件的施压压力进行动态检测，实现全过程数字监控，主要运动副实现手动加压润滑油，导轨运动方式采用本公司自有创新技术，使抛光盘既具有极高的刚性，又能保证设备运行的平稳性，提高了抛光盘面形精度及零件的加工精度。
二、
技术参数
参数名称
15B
18B
20B
加工压力
350kg
400kg
500kg
工作压力范围
0~350kg
0~400kg
0~500kg
大盘尺寸
（
mm
）
抛光：
上盘
1070*495*50
下盘1070*495*50
精磨：
上盘1050*505*50
下盘1050*505*50
抛光：
上盘
1280*394*50
下盘
1280*394*50
精磨：
上盘1240*434*50
下盘1240*434*50
1380*414*50
悬吊系统重量
400kg
580kg
600kg
下大盘转速
5~60rpm
5~55rpm
5~50rpm
夹具数量
7件
5件
5件
游星轮规格
M=2.5，Z=127
分度圈：φ317.5mm
M=4，Z=119
M=3，Z=170
齿圈规格
M=2.5，Z=444
节圈：1100mm
M=4，Z=328
M=3，Z=470
太阳轮规格
M=2.5，Z=186
分度圈：φ465.4mm
M=4，Z=90
M=3，Z=122
主气缸
Φ
160
Φ
180*500
Φ
180*500
电力需求
380V 50HZ
380V 50HZ
380V 50HZ
主电机
11kw
15kw
18.5kw
齿圈驱动电机
无
无
2.2kw
齿圈及太阳轮升降驱动电机
无
0.37kw
1.5kw
料浆泵、搅拌电机
0.25kw
0.25kw
0.25kw
空压供给
5~6kgf/cm²
6kgf/cm²
6kgf/cm²
机床尺寸
1788*1327*2480mm
2143*1526*2480mm
