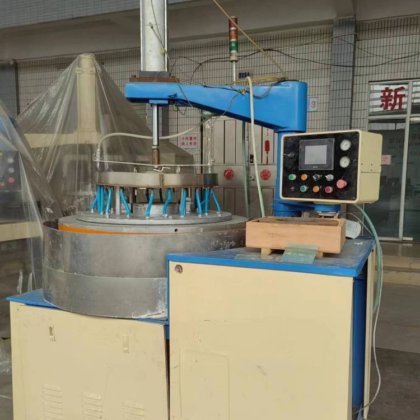

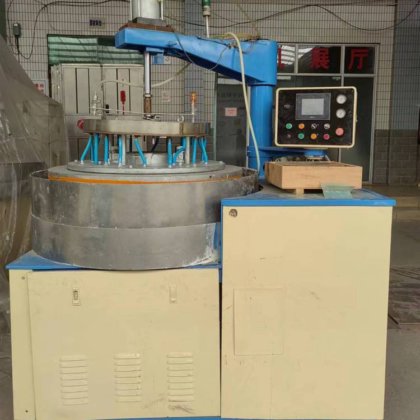

新 瑞德 13B 在 东莞市, 广东省, 中国
新
Doubleclick to zoom in
请联系卖家咨询
更多照片和设备细节。
规格参数
描述
主要用途：
该机用于阀板、阀片、磨擦片、刚性密封圈、气缸活塞环、油泵叶片等金属零件，以及硅、锗、石英晶体、玻璃、陶瓷、兰宝石、砷化碳、铁氧体、铌酸锂等非金属硬脆性材料制作的薄片零件的双面研磨和抛光。
技术特点：

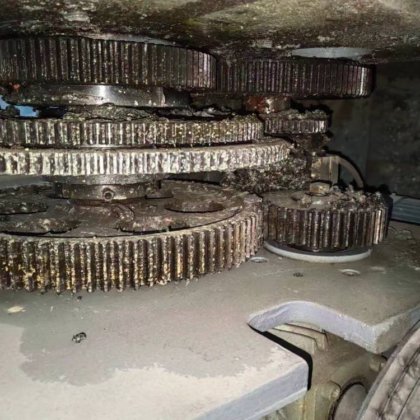

（1）本机床属于5道行星轮系运动原理的研磨机床。
（2）本机托盘重量通过空心轴、固定套配成对锥轴承和三个支撑脚全部落入底板，可以保证极高的托盘端跳。

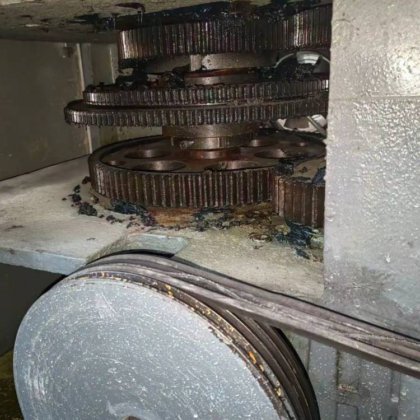

（3）齿圈、下研磨盘、上盘与太阳轮各用一个减速机，各减速机轴线与传动轴线具有好采用变频器调速，起动及停车平稳、无冲击。
（4）机床在工作时通过在人机界面编辑好加工程序，本机可以编辑100个程序。
（5）本机床配有对工件加压研磨的压力检测机构，自动检测工件当前所受压力。
（6）本机配有安全自锁气缸，当上研磨盘上升到上限位点时，勾板挂上，防止上研磨盘落下，确保操作者、设备安全。
（7）采用PLC控制，控制方式灵活可靠。
（8）用触摸屏做为人机界面显示报警和机床状态的实时信息；介面友好，信息量大。
注：压力检测系统为选配。
明细
13B-5P
上、下研磨盘尺寸（外径x内径x厚度）(mm)
φ933xφ358x45
行星轮规格
DP=12 Z=
放置行星轮个数n
3≤n≤6
加工件尺寸(mm)
260(矩形对角线260mm）
加工件最小厚度尺寸(mm)
0.4
被加工件精度(mm)
0.006
整盘工件厚度尺寸精度(mm)
0.01
被加工件加工表面粗糙度
不大于Ra0.15μm抛光件Ra0.125μm
下研磨盘转速(rpm)
10-60（无级调速）
上研磨盘转速(rpm)
3-16（无级调速）
太阳轮转速(rpm)
3-30（无级调速）
齿圈转速(rpm)
3-30（无级调速）
外形尺寸（约：长x宽x高）(mm)
1620×1350×2650
整机重量（约）(Kg)
4000
什么是研磨行业的平面度、平行度及外表粗糙度
平面研磨行业里经常提到几个词，就是工件外表精度相关的专有名词，平面度、平行度及外表粗糙度。他们是什么意义，之间又有什么联络和区别？
平行度指两平面或者两直线平行的水平，指一平面相关于另一平面平行的误差。表示面与面之间的平行精度。
平面度是指基片具有的宏观凹凸高度相对理想平面的偏向。平面度属于形位误差的外形误差。是权衡各个点在同一个平面精度的指标。
